TXC2,TXC2A,TXC2B調頻發射模塊

   C2系列調頻發射模塊適用于對音頻或脈沖信號的無線發送。

  〈C2〉

    內置有高Q值的高頻振蕩回路和隔離性很強的射頻放大器，并前置有音頻輸入電路，具有適配性強，接口簡單，性能穩定的特點，內部電路示意見圖一。

     各單元電路被封裝在12x22x32（mm）的塑殼內，只有四條引腳被設置在殼外，見圖二，引腳功能如下： 1.電源正極 2.音頻輸入 3.電源負極 4.射頻輸出

     C2的工作電壓1.8-9V，工作電流2-6 mA，發射距離數十米或更遠，其決定有二：1.工作電壓越高，作用距離越遠。   2.天線越長，作用距離越遠.

    C2的工作頻率88-108MHz段內某一點，工作溫度-10°C~+50°C，其頻率穩定度很高，在特定條件下，已接近或達到晶體穩頻的電路，并具有防震和防潮特性，其原因決定于模塊內部的高Q值振蕩回路和線路布局以及堅實的固化工藝。

     在C2的側面，標注有該模塊的振蕩頻率，但僅做為用戶參考，不作為精確的頻率基準。

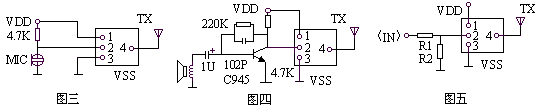

     圖三，圖四，圖五分別給出了三則C2的最基本之應用，以供參考，實際使用不限于此。

    由MIC（駐極體話筒）接收到的語音信號傳遞給C2,并由其進行處理和調制后發射出去此例可制作無線話筒。

    用動圈式話筒制作無線話筒，由于音圈的阻抗較低需加入一級音頻放大器才可將語音發射出去。

    當使用在線路信號發射或傳遞數字脈沖時，需在輸入端加入衰減電路以防信號太強而產生失真。

    C2發射的信號可以用帶FM（調頻廣播）頻段的收音機或?qū)Ｓ玫?/span>FM接收機接收，也可以使用由我公司提供的微型FM信號接收系列模塊C2S。

   〈C2A〉頻率可調的調頻發射模塊

   C2A在C2的基礎上增設了頻率調整功能，用戶可將C2A的底板的打開，見圖六，在線路板上即可找到一枚瓷基貼片可調器件，用微型改錐調整其旋鈕，可以在88-108MHZ頻率范圍得到約5MHz調整度，這樣可得到同頻發射或避開當?shù)仉娕_(tái)的效果，調整后應將底板還原。

   〈C2B〉頻率可調，內置話筒的調頻發射模塊

    C2B內部集成了高靈敏度微型話筒MIC，微型改錐調整其頻率發射或避開當?shù)仉娕_(tái)的效果，調整其旋鈕，可以在88-108MHZ頻率范圍得到約5MHZ的調整度，這樣可得到同頻發射或避開當?shù)仉娕_(tái)的效果，調整其旋鈕，可以在88-108MHZ頻率范圍內得到約5MHZ的調整度，這樣可得到同頻發射后避開當?shù)仉娕_(tái)的效果，調整后應將底版還原。

   〈C2B〉頻率可調，內置話筒的調頻發射模塊

    C2B內部集成了高靈敏度微型話筒MIC，微音放大器和C2，內部電路見圖七，C2B的體積與C2相同，并采用軟線引出方式，其中紅線接電源正極，黑線接負極，綠線接天線。由于C2B內部含有微型話筒，使其應用領域更加廣泛，以下兩則供參考。

    C2B最基本應用：教學講課發射機，當教師講課時佩帶在身上，距離較遠處的學生可用收音機收聽。一方面減少教師的勞動強度，另一避免后面的同學聽不清課，從而實現電化教學。（見圖9）

    將C2B與微波感應控制器TX982配合起來可制作實時錄音報警系統，當竊賊入室作案時TX982輸出控制信號，而C2B能將現場發出聲音傳送出去，這樣既可實現報警功能，又可對現場錄音。
