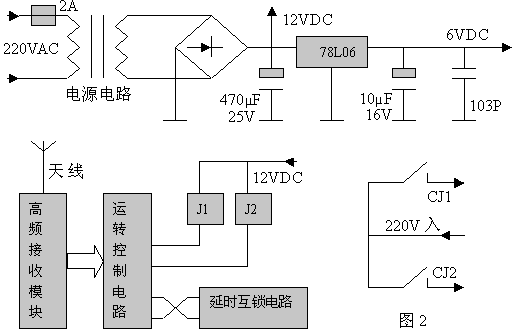

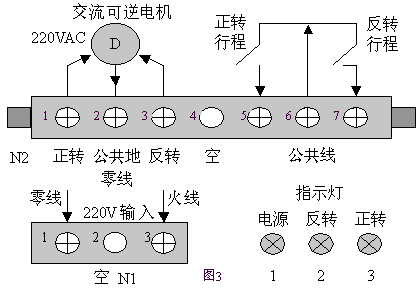

由于KONG1的內部集成度很高，它的外部接線就非常簡單，見圖3，這是后面板的安裝端子示意圖。其中接線端子的N1為220V電源輸入端，第1腳為零線；第2腳懸空；第3腳為火線。當用戶有特殊要求時，可聯系我廠定做380V電壓輸入的產品，接線端子N2從左到右依次為：1，電機的正轉電源；2，電機的公共零線；3，電機的反轉電源；4，空；5，正轉行程開關輸入口；6，行程開關公共端；7，反轉行程開關輸入口。
在面板的右下腳位置，設置有三個指示燈，左邊1號燈為電源指示；中間2號燈為反轉工作指示；右邊3號燈為正轉工作指示。
在殼體的側面有一個保險管座，內裝2A保險管。當有異常情況而熔斷時，請更換相同規格的保險管。如果電機的容量較大時可以更換大電流的保險管。否則會造成保險管易燒壞。以下給出保險管選值和控制功率的關系，
見表1。
KONG1系列分兩種型號：1，KONG1（普通型）30米；2，KONG1A（工業級）200米。發射機的體積分別為72x36x13.5mm和74x37x15mm。接收機的體積均為160x100x55mm。KONG2的發射及接收系統均為全晶振線路設計，一般情況下，在無干擾和短距離場合使用時，KONG1可以滿足要求。如果控制距離要求較遠和有很高的可靠性時就應該使用KONG1A。
本機使用的遙控器為我
公司的常規產品，發射機為四鍵設置。在這里我們命名A鍵為正轉；C鍵為反轉；B、D鍵為停止。當有用戶需要時，我們會根據指定生產專用的面板。
|
