當我們?cè)诟劭�，火車站，建筑施工現場和廠礦使用龍門吊車，塔吊和各種機械搬運裝置時，是否想到要為它安裝一套多路遙控系統。在這里向您介紹我廠專為其設計生產的八路遙控器—KONG2，在原有的設備上可以增加遙控功能，使設備的自動化程度提高，降低操作者的勞動強度，避免因視野不好或登高而造成的工傷事故，提高了設備的吊裝精度和速度，進而大大增加了工作效率。
KONG2是由數字發射機和接收控制器組成

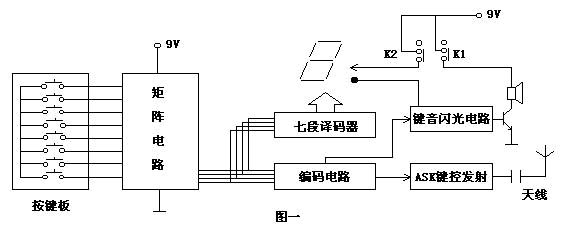

數字發射機由按鍵板，矩陣電路，編碼電路，譯碼器和數字發射電路組成，見圖一，當按動面板上的鍵盤時，一組數字編碼信號會立刻發射出去，同時面板上的顯示屏指示出當前路數，右下角會發出閃光指示，此功能對夜間使用甚為重要，按動鍵盤瞬間，機內的蜂鳴器會發出一短聲。
發射機的面板上有各種動作的中文標識，在使用時，只需按觸相應的鍵盤，就可以使發射機內部電路工作（平時處于睡眠狀態），與此同時接收控制器中的該路繼電器吸合，進而控制相應的動作機構運行。在發射機內部機芯上設有蜂鳴器和顯示屏的狀態選擇插件。其中K1控制蜂鳴器，K2控制顯示屏，當短路塊插到OPEN檔時，處于工作狀態，當插到CLOSE檔時為關閉狀態，用戶可根據需要設定，出廠時均置于OPEN狀態。
發射機采用6F22-9V疊層電池，適用于短時或點動控制狀態，如長時間或頻繁使用需加裝外接電源。發射天線在近距離時無需伸出，一般可到100～150米，當全部伸出時，可達150～300米，空曠地?zé)o干擾時最遠可達500米，在使用中發現距離變近時，請檢查電池電量是否充足，當?shù)陀?V時應更換電池。長期不用應取出電池。

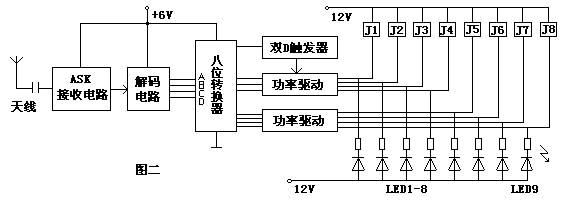

接收控制器由ASK數字接收電路，解碼電路，8路轉換器，功率驅動電路和繼電器組成，見圖二，其中ASK接收電路采用美國晶振式單片專用集成電路，工作穩定，可靠，不受震動和溫度變化影響，具有優良的高頻特性和抗電磁干擾能力，在機內設有八位直流單片繼電器J1-J8以其觸點作為對外界的控制電壓輸出，設置在前面板的指示燈LED1～LED8作為每個繼電器的工作狀態指示，LED9為電源指示，當面板上的電源開關K閉合時點亮。
機內有高頻信號接收天線，請不要變動它的形狀，以免影響接收效果，減小作用距離。

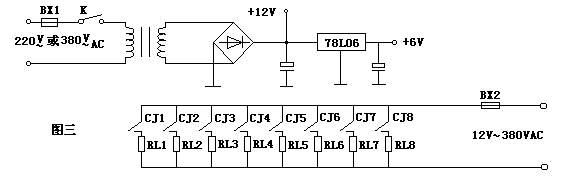

在控制器的后面板上設有2組保險裝置和12位接線端子，其中最右側保險座為BX1，內部有0.5A保險管，用于保護接收控制電路部分，左側保險座為BX2，內部有2A保險管，用于保護繼電器觸點和后級負載。本機內置繼電器觸點容量為3A，實際使用時不應超過該指標，當控制五百瓦至數千瓦的大容量負載時，應在其后加接中間繼電器或交流接觸器，內部電源電路及繼電器觸點電路見圖三，端子部分見圖四，其中火1為接收控制器的工作電源，一般出廠時為220V可定制380V或其它電壓（需特別說明）。由圖三得知。八個繼電器的一個觸點為公共端，即為火2。此電壓為被控制負載的工作電壓，如12V，24V，36V，220V，或380V，特別指示：1～8路輸出應接負載（中間繼電器，交流接觸器，電磁閥）之火線，并保證負載無短路隱患，否則會燒壞內部繼電器及線路或造成事故。

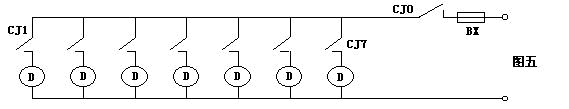

接收控制器內部的繼電器狀態，常規產品第1路為雙穩（開關）狀態，2～8路為暫穩（非鎖）狀態，這樣可由第1路控制后級接入交流接觸器時方能實現，如有特殊需要請專門定做，我廠可改動內部接線方式即可達到該功能。另外用戶可定制八路全非瑣或八路全雙穩狀態或混合狀態，若需此功能請另加說明。
用戶在打開發射機殼更換電池時不應觸動其中的任何部件，否則會影響電路的正常參數而導致整機性能下降。接收機非專業技術人員不得打開，機內有高壓器件和線路，如隨意觸動會有生命危險，帶白線條標的部分為高壓區。
我公司產品不得打開機殼，否則不在保修之列。
歡迎就我廠產品的功能和服務質量提出寶貴意見，以遍能更好的為您服務.
發射機體積：16×8×3cm，接收機體積：19.5×16×6.5cm
注：
1.當用戶特殊需要或配套產品時，KONG2的面板標識可定做。
2.控制電動門的裝置請選用KONG1或KONG1A。
3.使用兩個動作同時運行的八路遙控器，請見KONG3。
4.由用戶指定某些功能或輸出狀態，但需提供部分費用。
5.商定某些特定產品，如4路，6路，12路或更多路遙控器。
|
