本電路是專為童車的智能化控制而設計的，在兒童騎行童車時，家長可利用手中的遙控器對其進行遙控操作，提高了產品的檔次和安全系數。遙控器采用微型設計，便于攜帶和操作。

功能：本電路利用高頻技術傳遞數字指令，可以通過手中的遙控手柄，在近距離內控制童車的前進和倒退。

使用：可以進行前進、后退兩項遙控操作，當按下遙控手柄的前進鍵時童車前進，抬手即停，按后退鍵時童車后退，抬手即停，操作方便簡單，適合近距離控制。

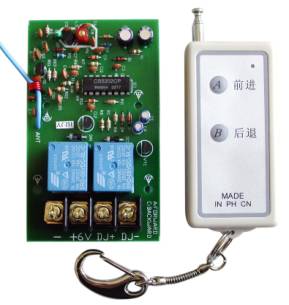

電路分為發射手柄和接收控制電路兩部分，請見下圖：

以實際電路為準，圖片僅供參考

裝配：發射手柄內已含有12V 23A遙控電池，用戶可直接使用。

接收電路的電源輸入和電機控制輸出已經包括電線接口。只要按圖接線就不會出問題，特別指出本電路沒有極性保護措施，電源的正負極絕對不能錯，否則會燒壞電路。電機控制輸出直接為電機提供電源，控制能力6V5A。

通常在電機的兩端需要并接一只104PF（0.1μF）的電容，以排除電機在運轉時產生的電磁干擾對接收效果的影響。

發射手柄和接收電路的有關參數：僅供參考

	發射手柄	接收電路
工作電壓	12V 23A機內已配	6V 由外部電瓶供電
工作時耗電	6～8mA	3.8mA-95mA
載波頻率	315MHz
作用距離	15米
體積	36x78x15mm	91x55x 20mm
重量	45g	53g

TK-01具體接線方式見下圖：

注意：

1，由于本電路采用高頻傳遞信號，在裝配時接收電路的白線框內部分應盡量遠離金屬物，并避免被金屬體包圍，否則會影響控制距離。

2，當遙控距離變近時，應及時更換12V 23A電池，以免影響正常使用。我公司可以長期供應電池，需要時只需郵購即可。

3，在使用裝配有本電路的產品進行遙控時，必須由意識正常的成年人操作，以免發生意外。遙控手柄不得交兒童玩耍和使用。

4，成年人操作時應避免快速反復按前進和后退鍵，以免損壞驅動電機、摔傷兒童、傷及他人。如需改變方向應等車停下方可進行。

5，由于本電路不帶密碼，其遙控器會對同類型童車有效，請有關廠家注意說明，避免發生意外事故。如需密碼請選用TK-02型電路。
