K5AS開關型升壓器

    K5AS屬于開關型DC/DC轉換電路，可以將低壓直流電提升到較高的電壓，電路中采用國外專用開關電源器件，性能穩定可靠，電路附帶的散熱器保證電源長期穩定的工作。在電路中已含有濾波電容和快速整流二極管等外圍器件，在使用時只需接入必要的導線即可。

    電源的最低輸入電壓5V，但建議設定在10V以上，否則會影響電源的輸出能力。最高輸入電壓不得超過35V或輸出電壓否則會影響電路的正常工作甚至?xí)�燒毀器件�?/span>

    電源的功率標稱80W，工作效率75%。但這兩項指標取決于輸出和輸入電壓的比值，比值越大效率越低輸出功率越小。也就是輸出輸入電壓越接近電路的工作效率越高功率越大。比如同樣輸入電壓12V，升18V可到4.2A，升24V時為3A，30V時2.2A。

    電源的輸出電壓可根據用戶需要在出廠時設定在10V~35V范圍，當有特殊需要可指定能升到55V電壓的產品。

    由于升壓電路的前級電流較大，使用時應提供足夠的功率以保證電路能發揮正常的效用，輸入電流和輸出電流的關系：

    輸出電流=工作效率×（輸入電壓/輸出電壓）×輸入電流。

    電源的工作溫度：-20˚C~85˚C，散熱器的溫度較高屬正�，F(xiàn)象。

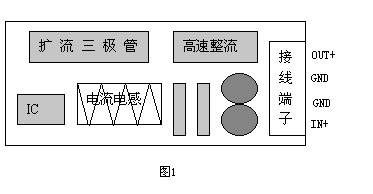

    電源采用端子形式：見圖1。

   圖一

    圖中：IN+：電源輸入；OUT+：電源輸出；GND：地

    圖2是應用電路，只要照此接入直流電即可。

    注意事項：

1，電源的前后級電流較大，應使用直徑較粗的導線。

2，在使用時應先給電源通電后接負載以減輕電源壓力。

3，注意輸入和輸出的正負級絕對不能接錯，否則會造成電源的永久損壞。
