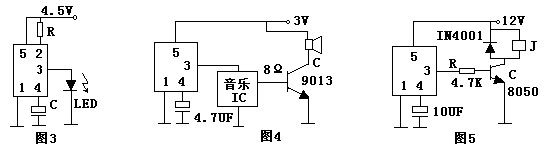

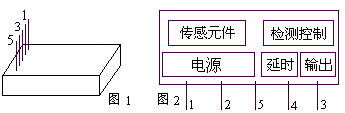

用ND-1制作的人體運動檢測器，見圖6，當人體在不斷運動時，ND-1輸出為高電平，并通過內部電路延時，當人體停止運動時，ND-1的輸出轉為低電平，C8550導通，報警電路B開始工作，發出警報聲，此電路可開發成老人救護報警器，軍人戰地救護器，如將報警電路換成無線發射機，可用于被盜物體跟蹤器或跟蹤觀察動物的儀器及其它電子報警和檢測裝置。
用ND-1輸出脈沖信號的應用，見圖7，這是一則可設置在門上的音樂門鈴（或報警）電路，當客人敲門時，ND-1可輸出一串脈沖觸發音樂ICKD9300工作，起到門鈴的作用，如果有人撬鎖或擅自開門闖入時，電路也會動作，起防盜作用，整個電路的耗電為UA級，用示波器可看P2腳輸出波形。
ND-2全向振動傳感控制電路

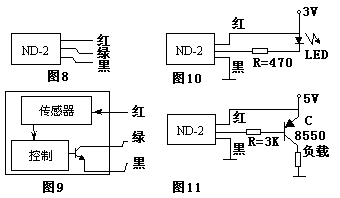

ND-2是我廠最新推出的產品，采用特別設計的低功耗檢測控制芯片，靜態耗電小于1UA，是目前振動傳感器中耗電最小的器件。為了方便使用，采用引線方式，外形見圖8，引線連接方式：紅線：電源正極，綠線：輸出端，黑線：地。
ND-2采用集電極開路輸出方式（見圖9），其內部三極管的控制電流不小于10mA。受內部定時器的控制，每檢測出一次振動信號，三極管導通5秒，負載得電工作。當用量較大時，用戶可向我廠定制任意延時參數（1-30秒范圍）。
ND-2的技術參數見表3，其應用見圖10。
當ND-2受到振動時，LED會點亮5秒，之后熄滅，再次振動則繼續點亮，如果外接一只PNP三極管（見圖11），則可帶動繼電器，報警器等功率較大的負載。
注：
1.ND-2在數只聯用時其輸出端可并聯使用。
2.ND-2的輸出端不允許與電源正極短路，否則會造成器件的永久損壞。
|
