TX982微波感應控制器

本產品利用微波多普勒技術，在有效空間內建立電場，當有人或活動物體進入電場后，會產生反射回波，經電子線路混頻后檢出極微弱的移頻信號，此信號經單片機處理后，可輸出控制電平，進而驅動報警器和其他電器工作。

在電路中采用了高達2.4GHz頻率的高頻振蕩器，使得本機天線體積更小，且建立的電場更加狹窄，減少了多余空間。并且采用了微波檢測專用微處理器，它能夠?qū)︔斎胄盘栠M行脈頻和脈寬處理，對小動物，遠距離的樹木，高頻通訊

信號，遠距離的閃電和電器開關產生的干擾予以排除，是以往紅外線，超聲波，熱釋電元件組成的報警電路以及常規微波電路所無法比擬的，是目前用于安全防范和自動監控的最佳產品。

微處理器的主頻時鐘為16KHz ，當初次加電時系統將鎖閉60～90秒，其間完成微處理器的初始化，并建立電場，這時紅色指示燈LED閃亮，初始化后LED熄滅，系統自動進入檢測狀態，當有移動信號時，將有約5秒的輸出（可根據用戶的要求定制），并有LED指示燈做同步顯示，輸出形式為電壓方式，有輸出時為高電平（7V以上），靜態時為低電平。

TX982的外型見圖1，面板上設置有靈敏度調節孔，使得監控距離在5米范圍內可調，其順時針轉動距離變近，逆時針轉動距離變遠，LED用來指示TX982的工作狀態，雙芯屏蔽線用于連接電源和負載。其中紅色線接電源正極，白色線接輸出，銅網接電源負極。

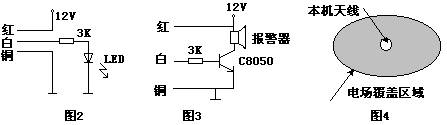

控制器的工作電壓：12～15V，靜態耗電量：5mA左右，輸出為電壓形式，基本應用電路請見圖2，圖3的電路可帶動各種直流繼電器。

TX982的監控范圍示意圖見圖4，產品的有效檢測半徑為5米范圍內可調，非常適合在倉庫，商場，展廳和金融部門等等場合使用，具有安裝隱蔽，監控范圍大，系統成本低的特點。為方便操作，應使用我公司的TXC系列或TX315B系列無線遙控器對TX982進行設防控制。

應用TX982時需注意的有關事項：

1，盡量遠離高頻磁場較強的地方。

2，使用時應注意電波的穿墻能力，以防隔墻有人而造成誤報。

3，當TX982與無線發送裝置配套使用時應注意解決其干擾問題。
